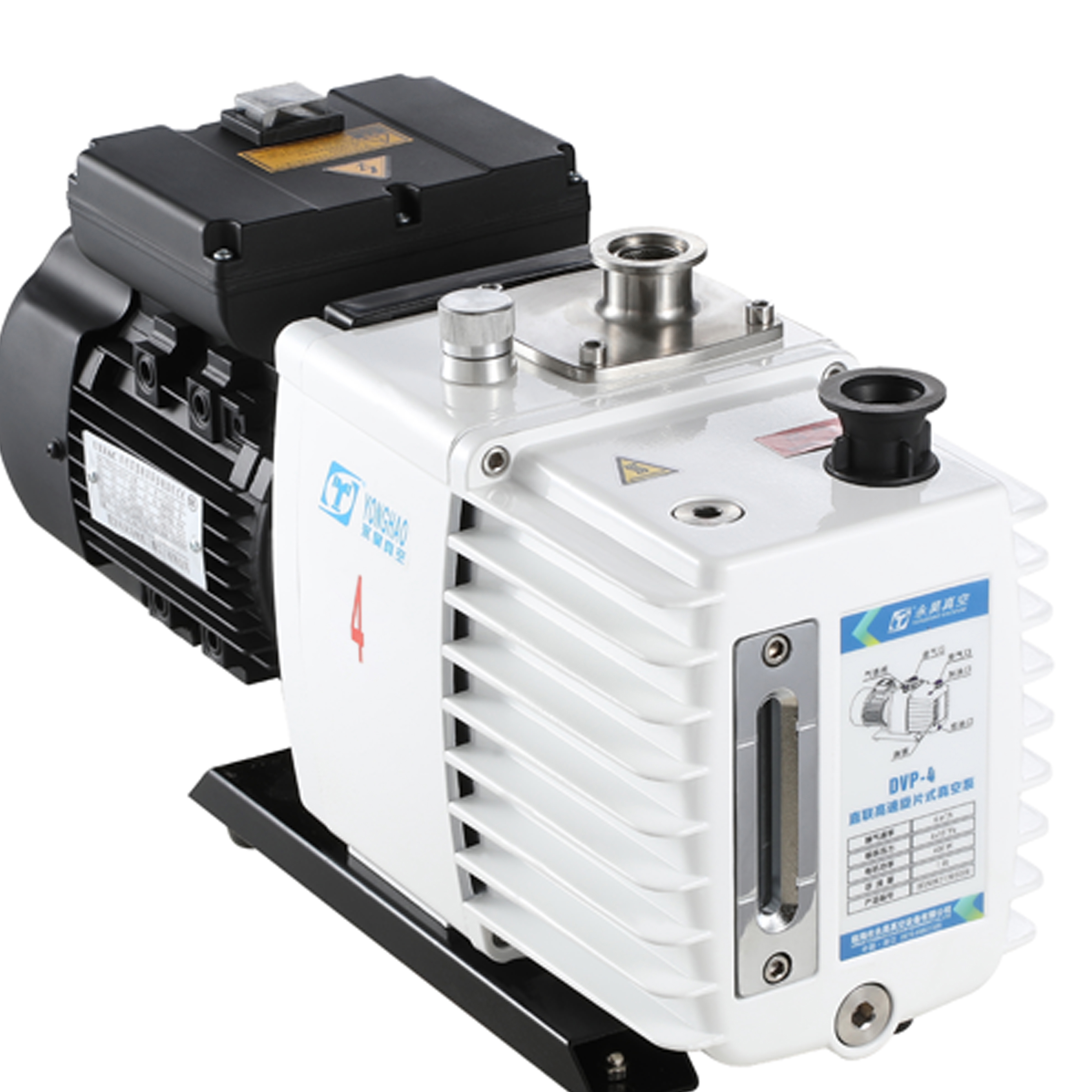

DVP系列高速直聯旋片式真空泵
DVP系列泵是為高轉速直聯旋片式真空泵，以零件少、高可靠性、低噪音和極高極限真空度的穩定性為設計定位，通過采用世界先進的整體式泵體結構，強制油泵潤滑控制系統，全方位的排氣系統，配制特殊氣鎮閥作用來達到真空泵在不同的使用條件下保持良好的可靠性能。可用于真空干燥、冷凍干燥、真空脫氣、真空包裝、真空吸附、真空成型、鍍膜、食品包裝、印刷、濺射、真空鑄造、冰箱、空調流水線和實驗室等真空作業及配套使用。
特點
極高的極限真空度；
具有獨特的排氣裝置；
設計特殊的氣鎮閥，加速抽除蒸汽而不致污染油質；
完善的內置進氣口止回閥系統，在停止工作時保護真空系統和免受油的污染；
恒定的壓力油循環供油系統保護；
零部件數量少，便于維修和保養。
二、技術參數
| 參數型號 | DVP-4 | DVP-6 | DVP-12 | DVP-24 | DVP-36 | DVP-48 | DVP-60 | DVP-90 | ||
| 抽速m3/h（CFM） | 50HZ | 4(2.3) | 6(3.5) | 12(7) | 24(14) | 36(21) | 48(28) | 60(35) | 90(53) | |
| 60HZ | 4.8(2.8) | 7.2(4.2) | 14.4(8.5) | 28.8(17) | 44(26) | 58(34) | 72(42) | 108(64) | ||
| 極限壓力(Pa) | 關氣鎮 | 分壓力 | ≤4×10-2 | |||||||
| 全壓力 | ≤4×10-1 | |||||||||
| 開氣鎮 | 分壓力 | 1.33 | ||||||||
| 全壓力 | 4 | |||||||||
| 轉速(r/min) | 50HZ | 1440 | ||||||||
| 60HZ | 1720 | |||||||||
| 電源(V) | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 380 | 380 | 380 | ||
| 電機功率(Kw) | 0.4 | 0.4 | 0.4 | 0.75 | 0.75 | 1.5 | 3 | 3 | ||
| 進氣口口徑（DN）（mm） | KF-25 | KF-25 | KF-25 | KF-25 | KF-25/40 | KF-40 | KF-40 | KF-40 | ||
| 出氣口口徑（DN）（mm） | KF-25 | KF-25 | KF-25 | KF-25 | KF-25 | KF-40 | KF-40 | KF-40 | ||
| 噪音(dBA) | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | ||
| 容油量 (L) | 0.9 | 0.9 | 1.2 | 2.0 | 2.2 | 4.0 | 5.0 | 5.5 | ||
| 泵油溫升（℃） | ≯45 | |||||||||
| 外形尺寸 | 481×162×254 | 481×162×254 | 505×162×254 | 530×195×280 | 560×195×280 | 685×240×348 | 745×255×420 | 805×275×450 | ||
| 毛重/凈重(Kg) | 23/21 | 24/22 | 27/25 | 40/38 | 48/46 | 68/60 | 90/80 | 95/90 | ||
抽氣速率曲線
安裝尺寸
外形尺寸安裝圖
| 型號 | A | B | C | D | E | F | G | H | I | J | K |
| DVP-4 | 481 | 270 | 68 | 247 | 254 | 37 | 195 | 30 | 31 | 110 | 162 |
| DVP-6 | 481 | 270 | 68 | 247 | 254 | 37 | 195 | 30 | 31 | 110 | 162 |
| DVP-12 | 505 | 270 | 88 | 247 | 254 | 37 | 195 | 30 | 31 | 110 | 162 |
| DVP-24 | 530 | 270 | 105 | 272 | 280 | 45 | 225 | 35 | 40 | 130 | 195 |
| DVP-36 | 560 | 270 | 135 | 272 | 280 | 45 | 255 | 35 | 40 | 130 | 195 |
| DVP-48 | 685 | 450 | 170 | 340 | 348 | 80 | 285 | 45 | 50 | 155 | 240 |
| DVP-60 | 745 | 480 | 220 | 410 | 420 | 95 | 300 | 45 | 50 | 170 | 255 |
| DVP-90 | 800 | 480 | 220 | 410 | 450 | 95 | 300 | 45 | 50 | 170 | 300 |
特點：
·較強的耐水蒸氣能力
·配有特殊氣鎮閥，加速抽除蒸汽而不致污染油質
·維修率很低，使用壽命長
·不漏油，油霧排放量很低
·油腔及關鍵部件可以做防腐涂層處理
·恒定的壓力油循環供油系統保護
·出氣口增加濾網結構，大大減少油霧散發
·全新的條形油位顯示，便于液面和油狀態的觀察
·操作簡單安全
主要應用，1、實驗室，化驗室抽氣泵，2、真空機組的前級泵3、配套廠抽抽真空泵之用。
